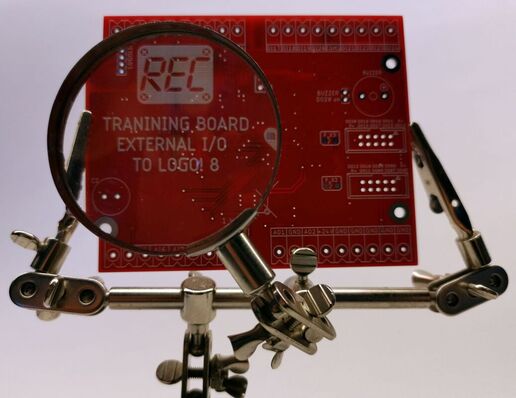

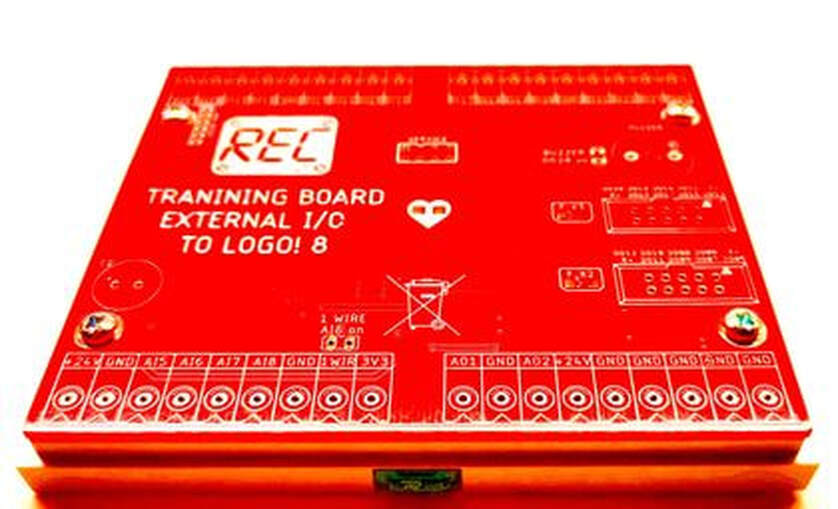

TRANING BOARD EXTERNAL I/O TO LOGO! 8
PŁYTA DO ROZSZERZENIA I/O STEROWNIKA LOGO! 8 FIRMY SIEMENS

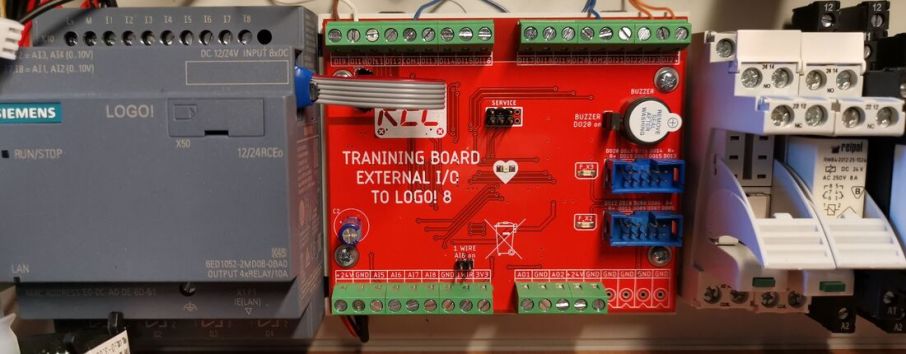

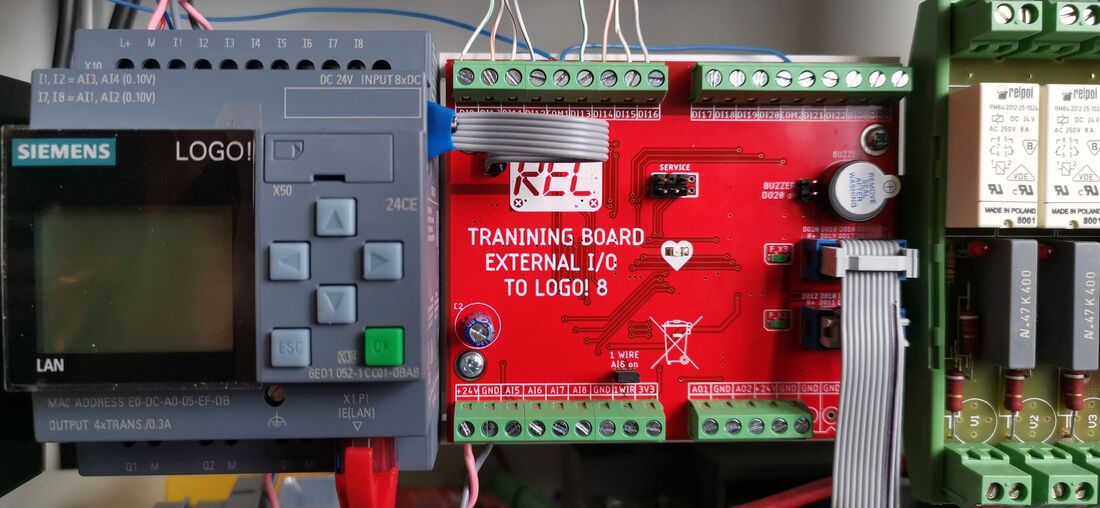

Training Board External I/O LOGO!8 jest urządzeniem przeznaczonym do efektywnej nauki kodowania przy wykorzystaniu środowiska programowania „LOGO!Soft Comfort”. Dzięki możliwości wykonania przez układ scalony zadanych, konkretnych komend z napisanych aplikacji i programów, możliwe jest ich fizyczne przetestowanie. Pozwala to na sprawdzenie sprawności kodu i jego działania, a w przypadku wystąpienia błędów odpowiednie ich skorygowanie. Szukasz sposobu na naukę poprzez praktykę z uwzględnieniem prawdziwych efektów pracy? Płyta do rozszerzania I/O sterownika będzie w takim wypadku najlepszym rozwiązaniem!

PRZEZNACZENIE PŁYTY SZKOLENIOWEJ DO PROGRAMOWANIA

Płyta ta zastępuje:

• 4 moduły „DM8 24”, 2 moduły „LOGO! AM2” oraz 1 moduł „LOGO! AM2 AQ”

  lub

• 2 moduły „DM16 24”, 2 moduły „LOGO! AM2” oraz 1 moduł „LOGO! AM2 AQ”

CHARAKTERYSTYKA PŁYTY DO ROZSZERZANIA I/O STEROWNIKA

• zasilanie płyty 12-24V

• galwaniczna separacja między sterownikiem a interfejsem

• 16 wejść cyfrowych „AC” izolowanych optycznie podzielone w 2 grupach po 8 ze wspólnym punktem COM

• 16 wyjść cyfrowych z obciążeniem wyjścia max 40mA - można sterować dowolny przekaźnik (1 wyjście może być podłączone do wewnętrznego BUZZER-a)

• 4 wejścia analogowe 0-10V (1 we konfigurowalne na czujnik temperatury DS1820)

• 2 wyjścia analogowe 0-10V lub 0-20mA
